文書番号：a70116
「メンテナンス キット PMK3-UMKが必要です」と表示される（DesignJet Z9+ Pro）
プリンターの使用状況に応じて、定期ユーザー メンテナンスを促すメッセージがフロント パネルに表示されます。表示された場合は、以下の手順に従って作業を実施してください。
- 定期ユーザー メンテナンスは、以下の3つの作業で構成されています。
- キャリッジ ロッドのクリーニングおよび注油
- エンコーダ ストリップのクリーニング
- プラテンのクリーニング
- メンテナンス完了後は、リセット カウンタを操作して作業完了をプリンターに通知し、新しいメンテナンス期間のカウンタを開始してください。
また、各作業は個別に実施を求められる場合もあります。
フロント パネルで設定＞予防保守タスク＞クリーニングと注油をタッチし、画面の指示に従って進めてください。
キャリッジ ロッドのクリーニングおよび注油
- フロント カバーを開きます。

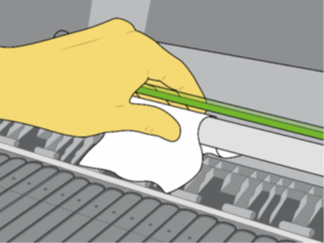

- きれいな布を汎用工業用クリーナーで湿らせ、キャリッジ ロッドを清掃します。左カバー下の部品も忘れずに清掃してください。

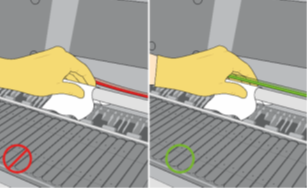

清掃中は、ロッド上部のエンコーダ ストリップを損傷しないよう十分に注意します。
- ロッドが乾燥するまで待ち、フロント カバーを閉じます。
- 再度フロント カバーを開き、右側を含むロッド全体を同様に清掃します。

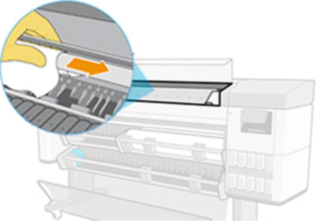

- メンテナンス キット付属の潤滑油を、ロッドに沿って薄くジグザグ状に塗布します。
- フロント パネルで［OK］をタップし、フロント カバーを閉じます。
- キャリッジが左右に移動し、オイルが全体に行き渡ります。
エンコーダのクリーニング
- フロント カバーを開きます。
- 水で湿らせた布を使用し、エンコーダ ストリップの両面を清掃します。完了後、「続行」をタッチします。
※蒸留水または水道水を使用します。 - フロント カバーを閉じます。
- フロント パネルの表示に従い、再度フロント カバーを開いて右側（サービス ステーション内部）を清掃し、「続行」をタッチします。
- フロント カバーを閉じます。キャリッジは待機位置に戻ります。
プラテンのクリーニング
以下の症状がある場合は、プラテンのクリーニングを実施してください。
- インクのにじみが発生する
- 紙詰まりが頻繁に発生する
- プリント裏面に汚れが付着する
- 印刷先頭部にバンディングや粒状感が発生する
- 用紙を取り外し、プリンターの電源をオフにします。
- フロント カバーを開きます。
- 布でプラテンを清掃し、インクや紙粉を取り除きます。

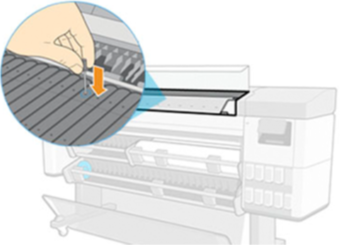

- 約1 mmのピンを使用して、プラテンのすべての穴の詰まりを除去します。必ず奥まで差し込んでください。
- 作業完了後、フロント カバーを閉じます。
